在CAD设计领域,掌握各种快捷键命令是提高工作效率的关键。本文将介绍一些常用的CAD快捷键命令,帮助读者更加高效地进行CAD设计工作。
标题和

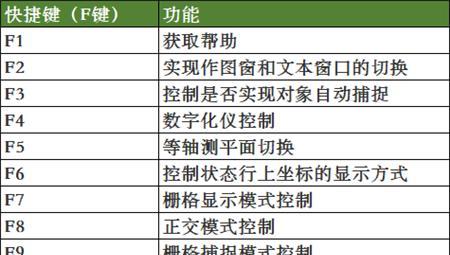

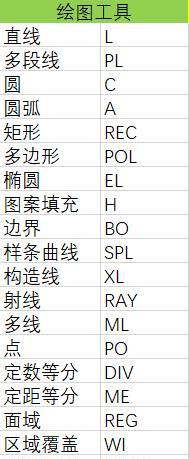

1.绘制命令(Draw)
-使用直线命令(Line)绘制直线段,输入起点和终点坐标即可。
-通过多段线命令(Polyline)绘制带有拐角的直线段,只需输入各个顶点坐标即可。
-使用圆命令(Circle)绘制圆形,输入圆心和半径即可。

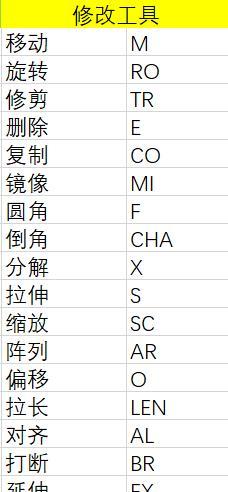

2.修改命令(Modify)
-使用移动命令(Move)将选定的对象按照指定的距离和方向进行平移。
-通过旋转命令(Rotate)将选定的对象按照指定的角度进行旋转。
-使用镜像命令(Mirror)将选定的对象以指定的轴进行镜像翻转。
3.复制和阵列命令(CopyandArray)
-使用复制命令(Copy)将选定的对象复制到指定的位置。
-通过阵列命令(Array)将选定的对象按照指定的方式进行复制,可以创建线性、极性或矩形阵列。
4.编辑命令(Edit)
-使用修剪命令(Trim)删除选定对象之间的重叠部分,只需选择要修剪的对象即可。
-通过延伸命令(Extend)将选定的对象延伸到与其他对象相交。
-使用偏移命令(Offset)在选定的对象旁边创建平行的新对象。
5.视图命令(View)
-使用缩放命令(Zoom)调整当前视图的缩放比例。
-通过平移命令(Pan)在当前视图中移动显示位置。
-使用旋转视图命令(Orbit)在三维空间中旋转当前视图。
6.标注和尺寸命令(AnnotationandDimensioning)
-使用标注命令(Text)在图纸上添加文字标注。
-通过标尺命令(Dimension)在图纸上添加线性或角度尺寸。
-使用注释命令(Leader)添加带有箭头的标注线。
7.图层命令(Layer)
-使用新建图层命令(LayerNew)创建新的图层。
-通过切换图层命令(LayerToggle)在不同的图层之间切换显示与隐藏。
-使用图层管理器命令(LayerManager)打开图层管理器对话框进行图层属性的编辑和管理。
8.保存和打开命令(SaveandOpen)
-使用保存命令(Save)将当前绘图保存到指定的文件中。
-通过打开命令(Open)选择并打开一个已存在的CAD文件。
9.图形选取命令(Selection)
-使用选择命令(Select)从当前绘图中选择指定类型的对象。
-通过反选命令(ReverseSelect)反选已选择的对象。
-使用筛选命令(FilterSelect)按照属性条件进行对象的筛选选择。
10.块和属性命令(BlockandAttribute)
-使用创建块命令(BlockCreate)将选定的对象合并为一个块。
-通过编辑块命令(BlockEdit)编辑已创建的块。
-使用添加属性命令(AttributeAdd)在块中添加自定义属性。
11.打印和输出命令(PrintandOutput)
-使用打印命令(Print)选择打印机和设置打印选项进行绘图输出。
-通过导出命令(Export)将CAD文件导出为其他格式,如PDF、JPEG等。
12.基本设置命令(BasicSettings)
-使用单位设置命令(Units)设置CAD绘图的单位和精度。
-通过图形属性命令(Properties)查看和编辑选定对象的属性。
-使用参照命令(Reference)添加外部图纸或图像作为参照。
13.三维建模命令(3DModeling)
-使用拉伸命令(Extrude)将选定的二维形状拉伸成三维实体。
-通过旋转体命令(Revolve)围绕指定轴线旋转二维形状创建三维实体。
-使用融合命令(Union)将选定的实体合并为一个整体。
14.程序和脚本命令(ProgramandScript)
-使用录制宏命令(MacroRecorder)记录和执行一系列CAD操作。
-通过脚本命令(Script)执行事先编写好的CAD命令脚本。
-使用加载应用程序命令(AppLoad)加载和运行自定义的CAD程序。
15.常见问题和解决方案(FAQandSolutions)
-如何解决CAD打开文件过慢的问题?
-如何解决CAD中出现的图层显示错误?
-如何解决CAD导出的图纸出现变形的问题?
掌握CAD快捷键命令是提高CAD设计效率的重要技巧。本文介绍了一些常用的CAD快捷键命令,希望读者可以通过学习和应用这些命令,提高自己的CAD设计水平,更加高效地完成工作。
